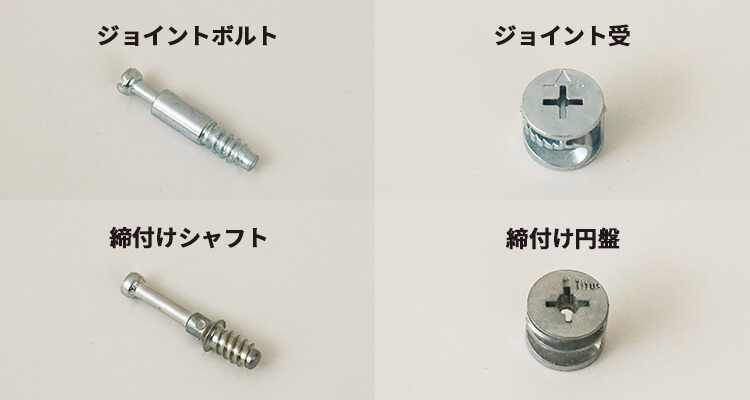

ジョイントボルト・締付けシャフトを使った組み立て方

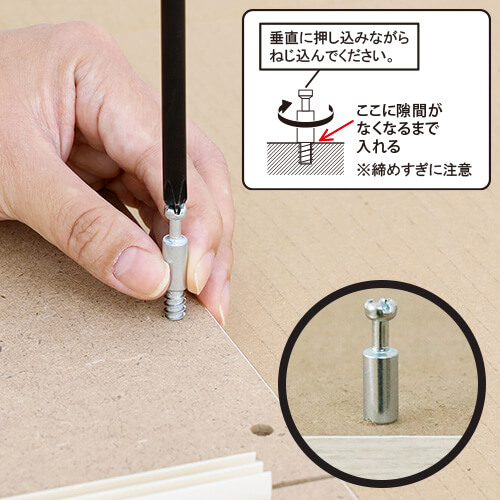

組立説明書に従い、ジョイントボルトを指で支えて部材にまっすぐねじ込みます。

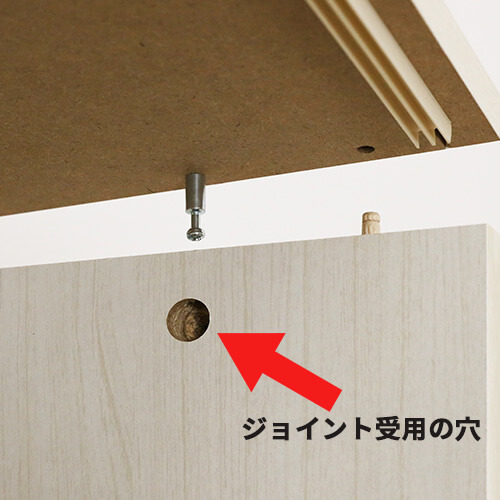

ジョイントボルトがジョイント受用の穴に入るように、部材を組み合わせます。

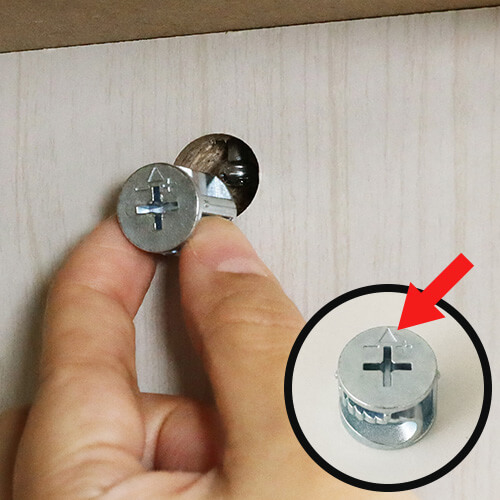

ジョイント受の矢印を、ジョイントボルトの挿入されている方向に向け、所定の穴に奥まで入れます。

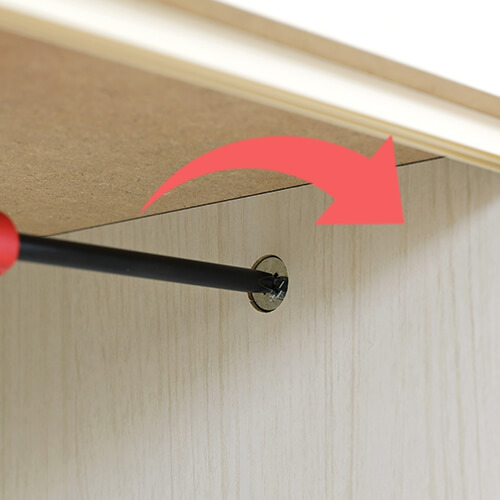

ジョイントボルト…時計回りにジョイント受けが止まるまで回します。目安120°～180°程度で止まります。

締付けシャフト…時計回りに締付け円盤が止まるまで回します。目安160°～200°程度で止まります。

止まるまで回すことで、部材が連結されます。
